R01660 relaisvoet voor 2x maxi relais
Relaisvoet voor twee maxi relais, het type met twee 9,5 mm en ook twee 6.3 mm aansluitkontakten. Zoals bijvoorbeeld relais 268763. Let op dit relaisblok wordt leeg geleverd, dus zonder kontakten, deksel en montage-oren. Passende kontakten voor 6,3 mm zijn: 3-8501 en 3-8502 en voor de 9,5 mm aansluitingen is dat 3-07740 en 3-07741. U vind ze elders in de webshop (gebruik de zoekfunctie).
Afmetingen: 92 x 35 x 36 mm.
De kontakten vergrendelen als ze in de voet gestoken worden, de gele strip gaat erin als alle kontakten erin zitten en vormt een extra vergrendeling voor de kontakten.
Voordelen t.o.v. andere relaisvoeten: door het gebruik van andere kontakten is het insteken en weer eruit halen van een relais heel eenvoudig, een kind kan dat ook. Bij relaisvoeten met gewone schuifstekker-kontakten 3-2922... etc wil dit nogal eens heel moeilijk gaan.
Montage-oren zijn ook leverbaar: 01580 voor 1 relaisblok of 00699 voor het monteren van twee blokken. Van beide zijn er dan twee nodig (ze worden geleverd als set van 2). Een deksel voor 1 module R01590 past alleen in combinatie met montagevoeten R01580. Een deksel voor 2 modules R01550 past alleen in combinatie met montagevoeten voor 2 modules R00699.

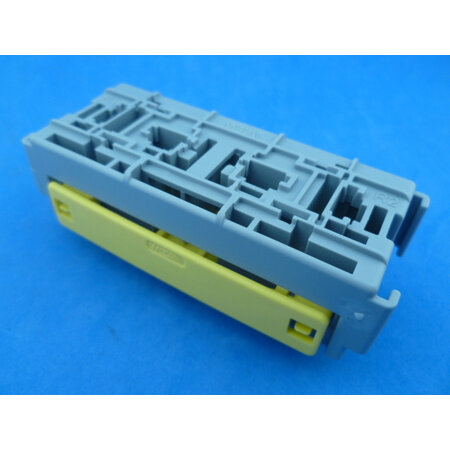

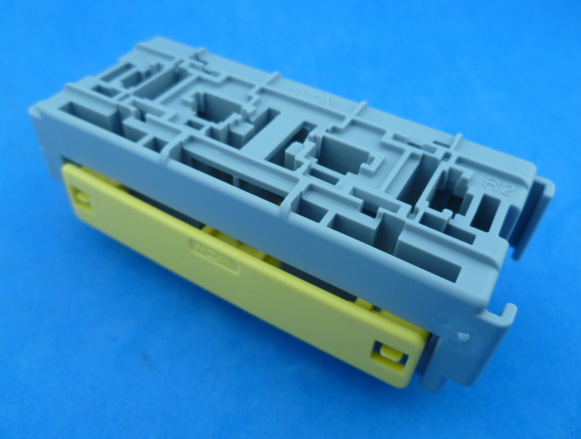

foto 1 - wat geleverd wordt, de lege relaisvoet+gele vergrendeling

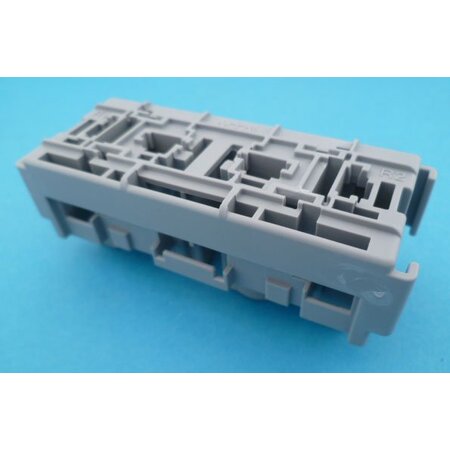

foto 2 - relaisvoet zonder vergrendeling

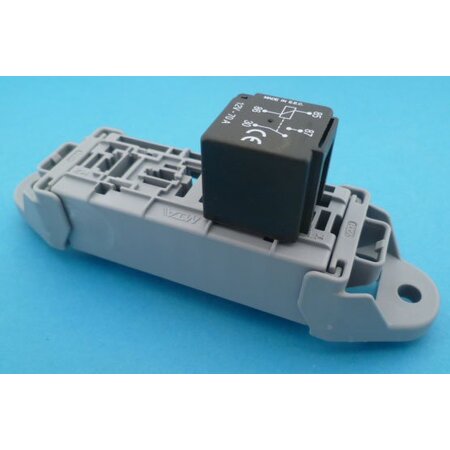

foto 2 - relaisblok met 1 relais geplaatst

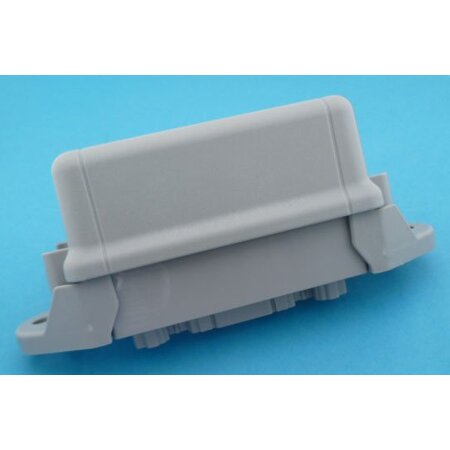

foto 4 - met deksel en montagevoeten

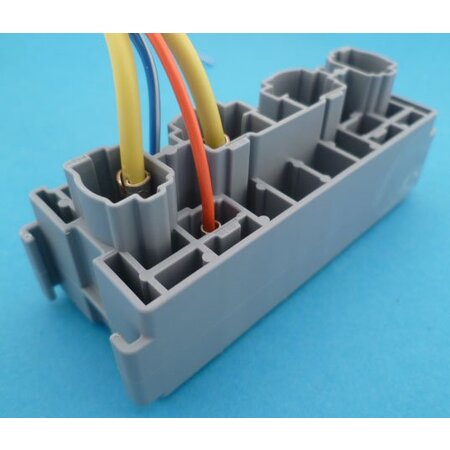

foto 5 - onderzijde met draden aangesloten
