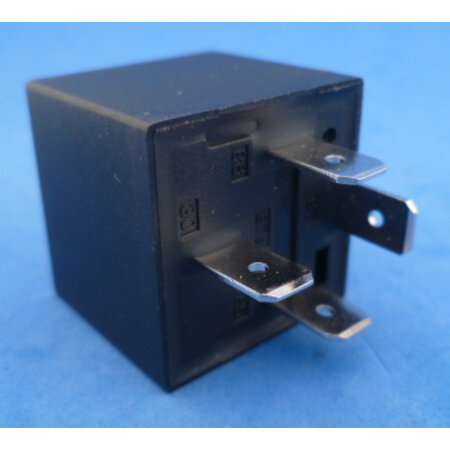

MINI-12-MD relais 12V maakkontakt 40A met diode

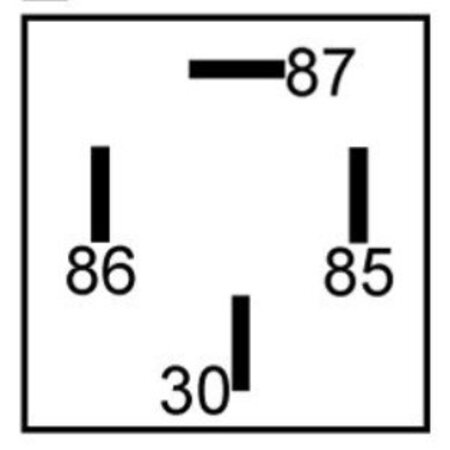

Mini Relais 12V / 40A. Met diode parallel aan de spoel. Model zonder bevestigingsmogelijkheden dus met een 'gladde' behuizing. Gesealde behuizing. Afmetingen 28 x 28 mm, 25 mm hoog zonder aansluitingen. Die aansluitingen hebben de meest voorkomende mini relais layout, Aansluiting 85 staat tegenover 86. Let op polariteit. Plus op 86.

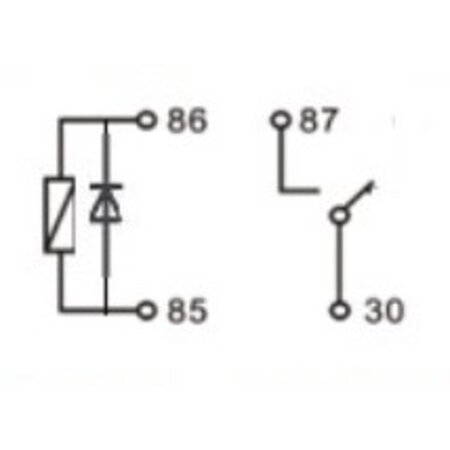

Waarvoor is de diode parallel aan de spoel? Bij plotseling uitschakelen van de stroom door een spoel (zoals dus in een relais zit) ontstaat een hoge inductiespanning. Wordt de spoel door een schakelaar bediend dan is dit vaak te zien als een vonkje in de schakelaar. Voor een schakelaar is dit niet zo heel erg maar bij aansturing met electronica kan die defect raken.
Wordt het relais geschakeld met een schakelaar met ingebouwde LED dan is het zelfs mogelijk dat de LED kapot gaat. Daarom dus een relais zoals dit met een ingebouwde diode die de inductiespanning onschadelijk maakt. Maar let op de polariteit anders gaat de diode kapot. Plus aan 86, min aan 85.
