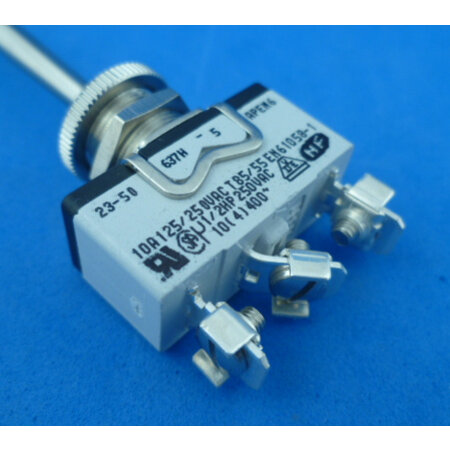

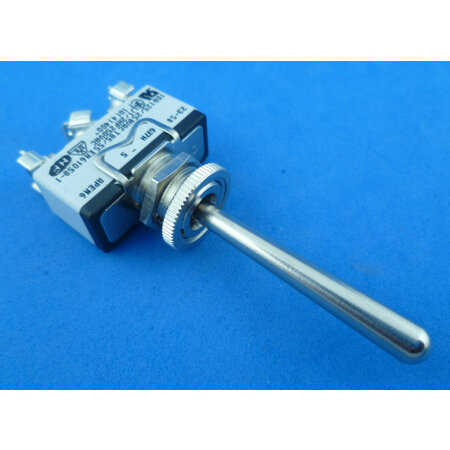

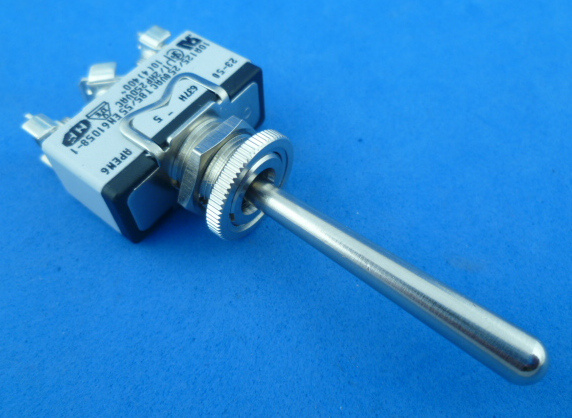

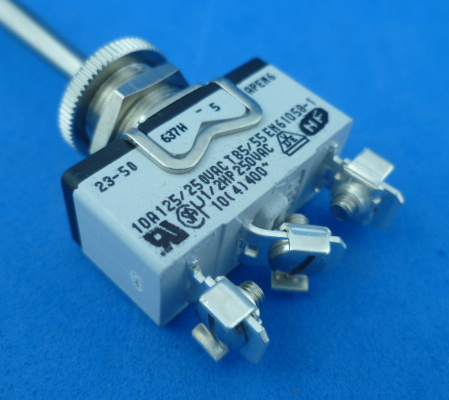

637/H5 flash/off/flash - lang
Schakelaar flash-off-flash, dus 3 standen, veert terug in middenstand (wat uit is). Zeer goede kwaliteit, schakelbeweging voelt ook betrouwbaar aan. Deze schakelaar heeft een kartelmoer en geen 6-kant moer. 250V / 10A, bij 12V mag de stroom zeker groter zijn. Inbouwgat ongeveer 12mm, schroefdraad van de schacht is M12x0.75. Steel is ongeveer 40 mm lang. Inbouwdiepte 32 mm (zonder aansluitdraden). Paneeldikte max 5mm. Schroef aansluiting voor de draden. Aansluiten met 3 of 3,5 mm vork kontakten is het gemakkelijkst. Bijvoorbeeld PRR643. Kontakt moet niet breder zijn als 6 mm. Een losse draad onder de schroef gaat ook maar is minder goed. Oogjes niet doen want gepriegel met de moer is ellende ...
Gegevens datasheet van deze serie Apem schakelaars:
Materials:
Case: polyester UL94-VO
Actuator: brass, nickel plated
Bushing: brass, nickel plated
Contacts: silver/nickel alloy
Electrical Specifications:
Max current/voltage ratings:
on/off and on/on 15A 125-250VAC (UL/CSA)
other functions: 10A 125-250VAC (UL/CSA)
Peack current: 30A max. during 1/2 sine, 250VAC
Initial contact resistance: 10 mΩ max. at 1A 2VDC
Insulation resistance: 1000MΩ min. at 500VDC
Dielectric strength: 2000 Vrms 50Hz min. between terminals
2.500 Vrms 50Hz between terminals and frame
Electrical life at full load: 10.000 cycles
General Specifications:
Torque: 1,50 Nm (1.10 Ft.lb)
max. applied to nut
Panel thickness:
4.5 mm (.177) max. between 2 nuts
Operating Temperature: -20ºC to + 55ºC
Agency Approvals:
UL, CSA and NF-VDE (EN 61058-1) approved
