WD-MINI-CR waterdicht wissel relais 12V /45/ 60A

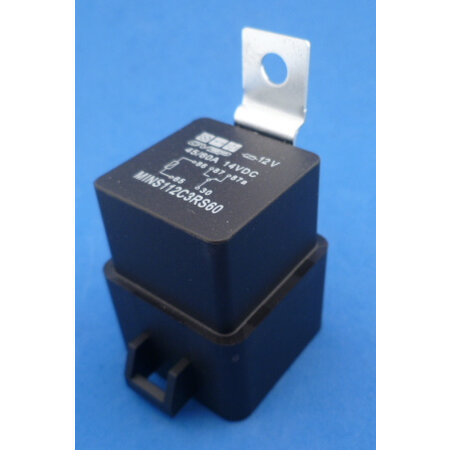

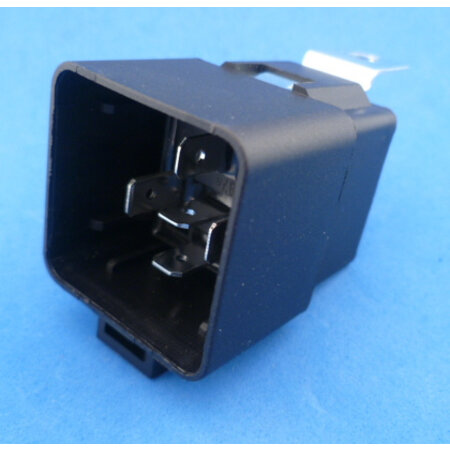

Mini relais 12V/45/60A met wisselkontakt en weerstand parallel aan de bekrachtigingsspoel. In principe is dit een 'gewoon' geseald minirelais dat zit in een grotere behuizing met een extra kraag waarin de stekker met afdichting past. Dus aansluiten met gewone 6,3 mm schuifstekkers kan altijd ook nog. Waterdicht is hij met een stekker RELH-9047-WD.
De opgegeven stroom voor het relais is 60A voor het maakkontakt, 45A voor het verbreekkontakt. Dat is veel dus de vraag is of de stekker dat ook aan kan. Voor korte tijd is het meestal geen probleem.
Afm. lxbxh 42 x 35,5 x 65.

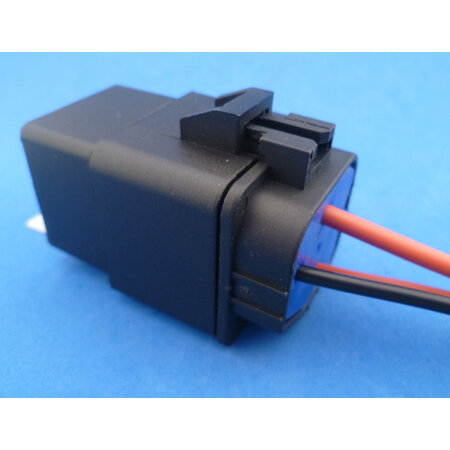

Foto 4 is van het relais met aangesloten stekker. Die stekker wordt NIET meegeleverd.

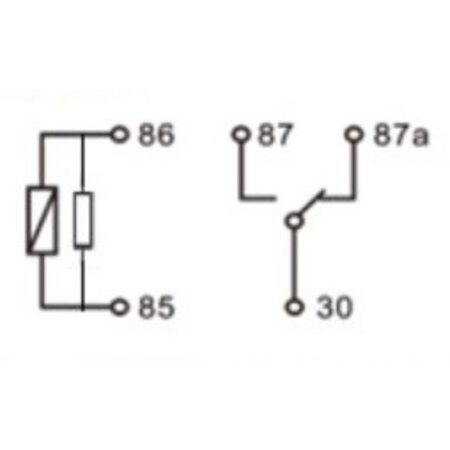

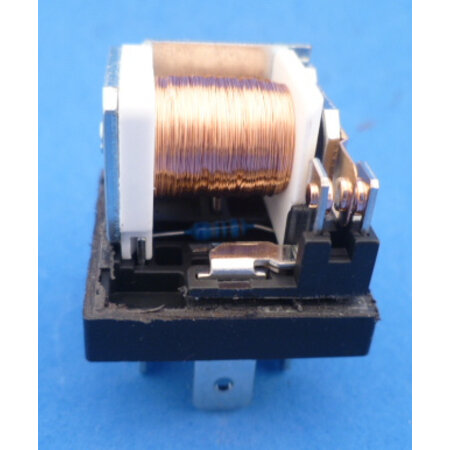

Relais is met weerstand parallel aan de spoel als beveiliging tegen inductiespanning bij uitschakelen. Op de bovenkant van het relais is het schema afgedrukt maar daarop staat die weerstand niet aangegeven. Ik heb er een open gezaagd, de weerstand zit erin. Dus u hoeft niet meer te zagen.
De letter 'R' in het onderdeelnummer geeft ook aan dat er een weerstand in zit.
