MINI-12-DK Relais dubbel kontakt

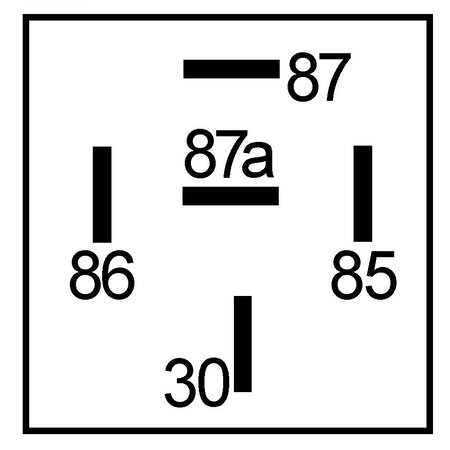

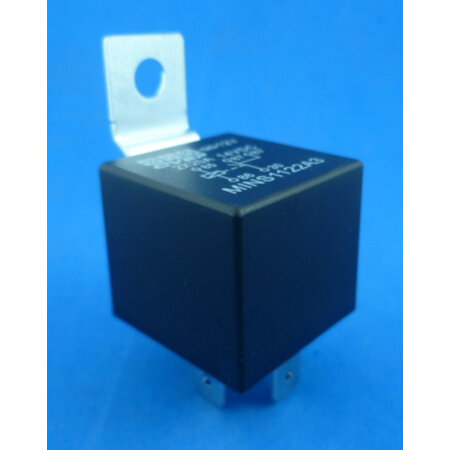

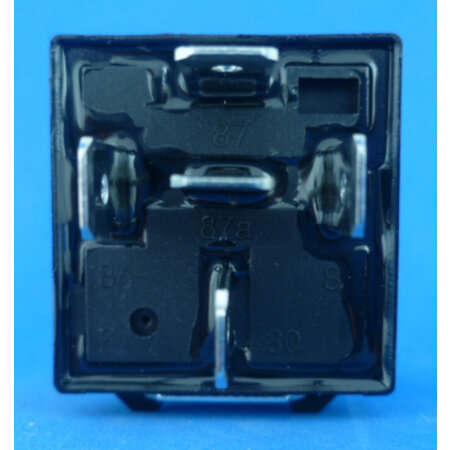

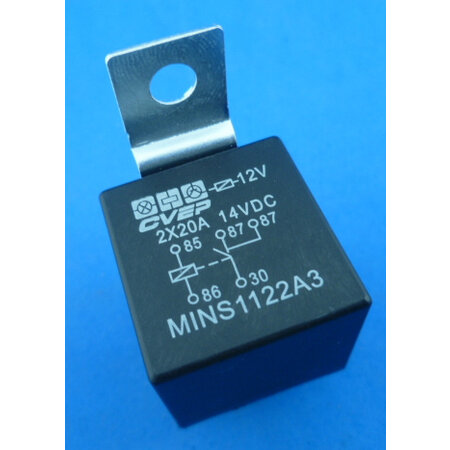

relais met dubbel kontakt. met montagelip. Afm. 31,0 x 27,3 mm (zonder uitstekende montagelip), hoogte zonder de aansluitingen en montagebeugeltje 25 mm. Montagegat 6 mm. Relais heeft 5 aansluitingen, 85, 86, 30, 87 en 87a. Aansluitingen 85 en 86 zitten tegenover elkaar. De opdruk op de bovenkant klopt niet. Daar lijkt het een normaal relais te zijn met dubbele aansluiting 87. Maar het is een dubbel kontakt. In rust is er geen verbinding tussen de aansluitingen 30, 87 en 87a.

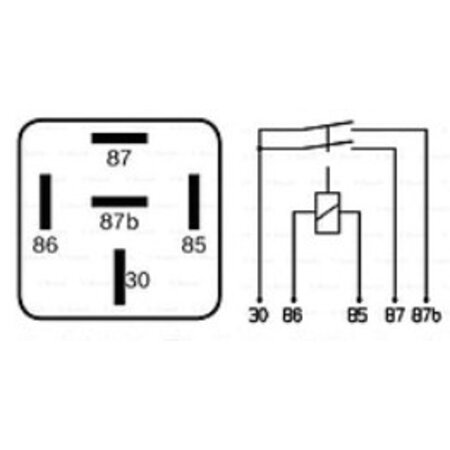

Op foto met het elektrische schema staat 87b, op het relais heet dit kontakt 87a.
De behuizing is 'sealed'. Dit is het enige verschil met relais 279495. En de prijs natuurlijk. Ik heb geen enkele aanwijzing dat dit relais minder goed zou zijn.
Voor de verandering heb ik van dit relais wat technische gegevens:
Pick up spanning 8,4V
Drop down spanning 1,2V
Spoelweerstand 90 ohm
dissipatie van de spoel 1,2W
Maximale werkspanning bij 20 graden celsius 20,2V
Afdichting IP67
In het artikelnummer MINS1122A3
staat:
MIN voor minirelais
S sealed
1 1-polig relais
12 12V
2A dubbel sluitend kontakt
3 metalen montagelip
