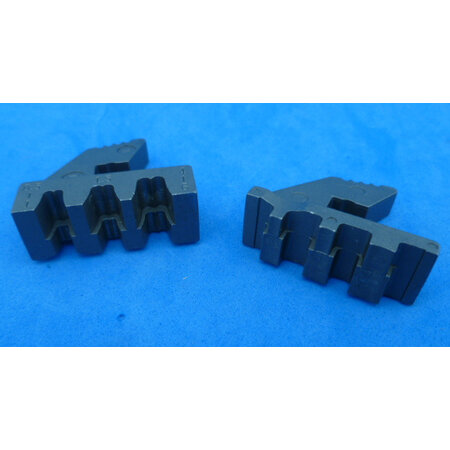

Matrijs voor ongeisoleerde terminals JAW-CQ

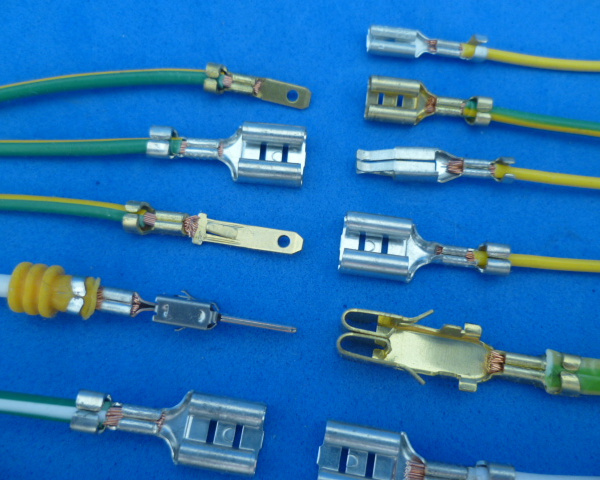

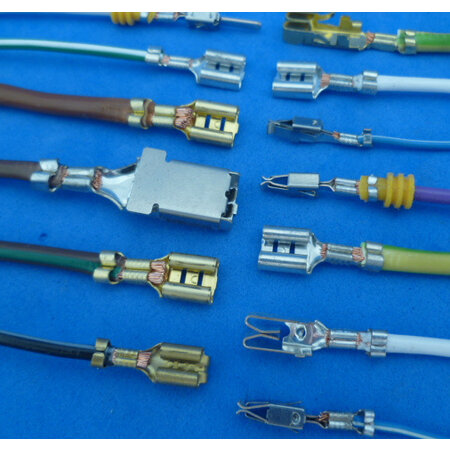

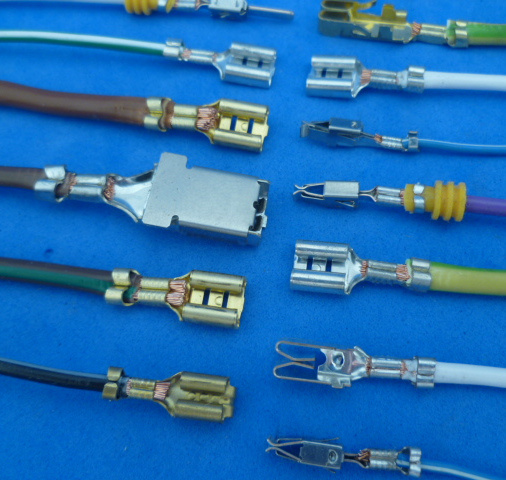

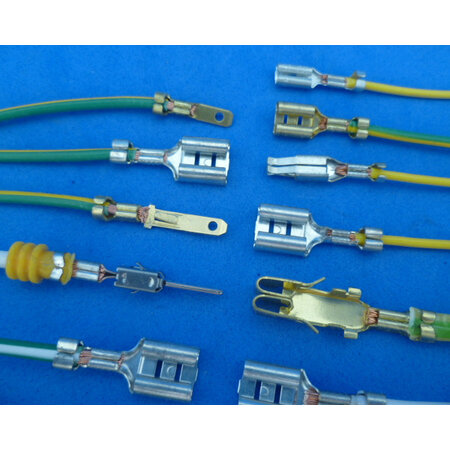

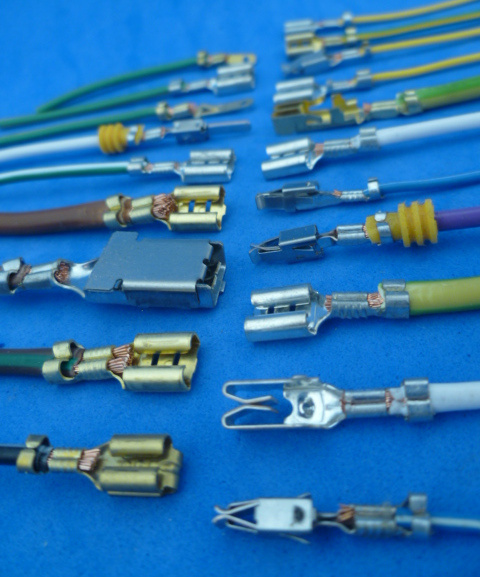

De eerste matrijs van die type die ik ga verkopen is gebruikt, de kontakten op de foto zijn ermee gekrompen, niks meer.

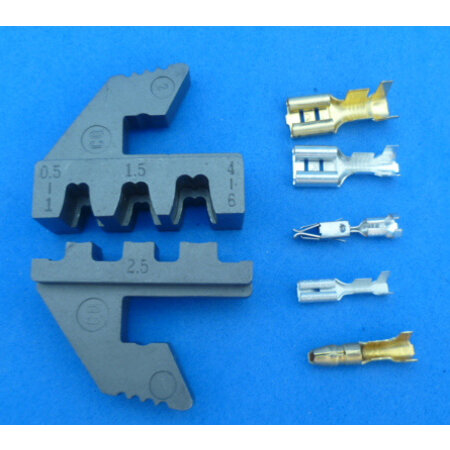

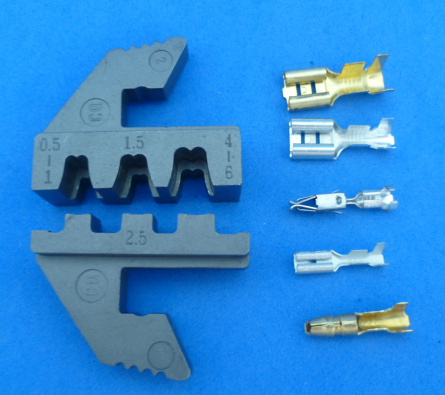

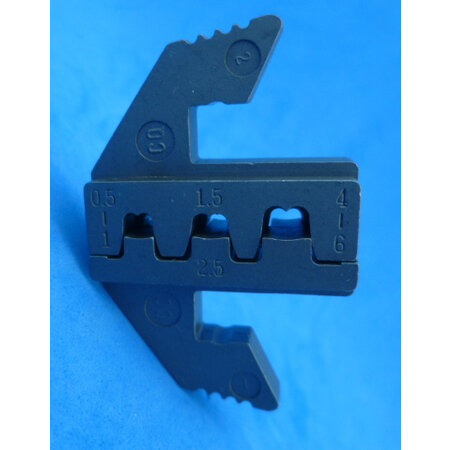

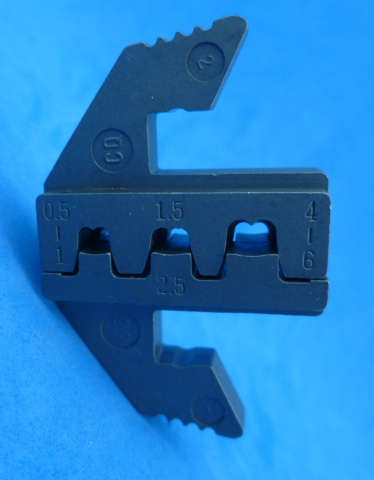

Matrijs voor ongeisoleerde kontakten van 0ngeveer 0,35 t/m 4,0 mm2 voor de geel/zwarte lege krimptang JMB-leeg. Zie de foto's. Op de matrijs staat bij de grootste opening 4-6. Helaas is 6,0 mm2 voor deze tang te groot, werkt NIET. Ook voor 4,0 mm2 werkt het alleen goed met kontakten van dun materiaal zoals 'gewone' 6,3 mm schuifstekkers. Dus kabelogen voor 4,0 mm2 en dikker zijn niet goed te krimpen met deze tang. Wat wel goed gaat is kleine kontakten van relatief dun materiaal met hele dunne draad.

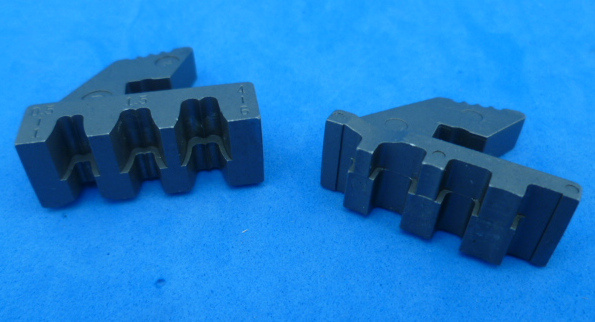

De matrijs is breed, totaal 12,0 mm, het deel voor de kern heeft achtereenvolgens de breedte:
0,5 - 1 4,45 mm
1,5 - 2,5 5,00 mm
4 - 6 5,00 mm
Die breedte dat ging met alles wat ik heb getest goed. Dat het krimpgedeelte voor de isolatie in veel gevallen te breed is dat is geen probleem, je ziet soms een kleine afdruk op de isolatie, geen beschadiging.
Deze matrijs is in principe niet bedoeld om draadseals gelijktijdig mee te krimpen maar het gaat goed. De krimp voor de isolatie is nogal ruim. Dat merk je met dun draad, daar blijft de achterste krimp soms te ver open staan.
Deze matrijs is misschien niet de beste die ik heb (vergeleken met andere komplete tangen), o.a. omdat je geen 6,0 mm2 kunt krimpen maar ik geef hen toch een voldoende. Zeker als je de lege tang JMB hebt.
Voor wie nog niet of weinig heeft gewerkt met deze kontakten, er is geen enkele tang te vinden die alles goed doet. Niet omdat er geen goede tangen zijn maar de kontakten zijn veel te veel verschillend. Andere vorm en materiaaldikte.
