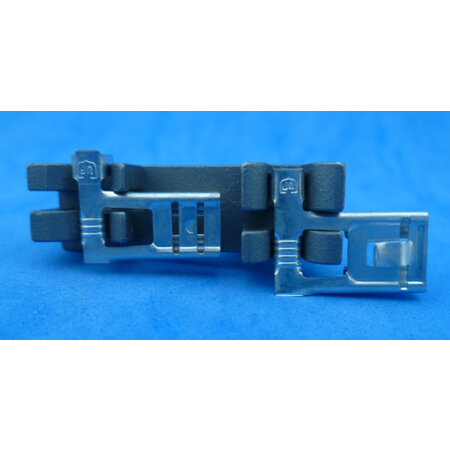

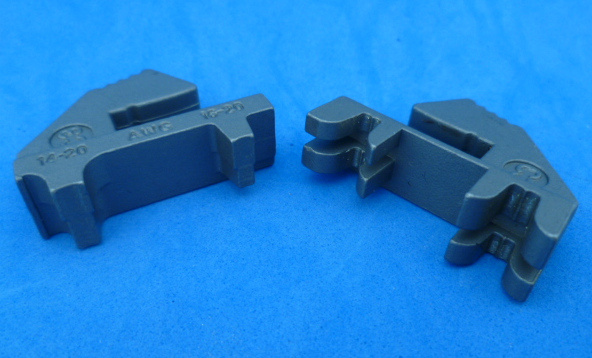

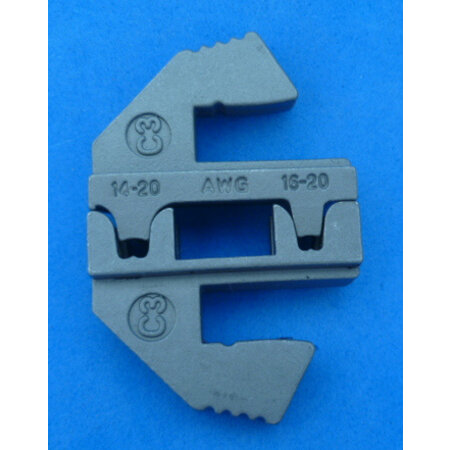

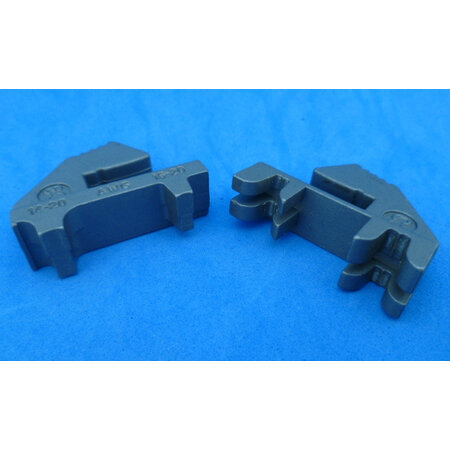

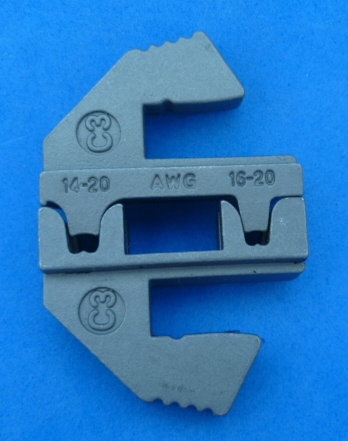

Matrijs voor ongeisoleerde flag terminals JAW-C3

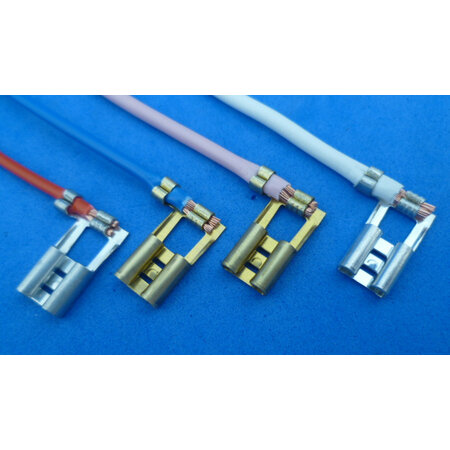

Matrijs voor ongeisoleerde flag schuifstekkers. In mijn webshop zijn dat de bestelnummers 30-293/1, 30-293/1T, 30-293, 30-293T, 15364-00 en 15364-02. Deze laatste 2 zijn kontakten voor H4 lampstekkers. De kabelschoen die past in o.a. H7 lampstekkerhuizen 15725-70 die gaat NIET met deze tang. Deze matrijs past in de geel/zwarte krimptang JMB-leeg. De draad op de foto's is van de volgende dikte's:

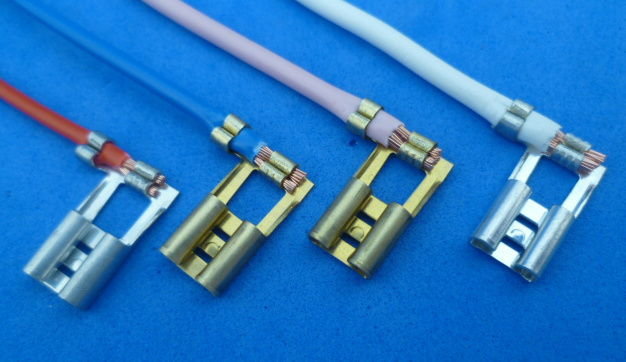

zwart 0,5 mm2
paars 0,75 mm2
rood 1,0 mm2
blauw of zwart/grijs 1,5 mm2
rose 2,0 mm2
wit 2,5 mm2

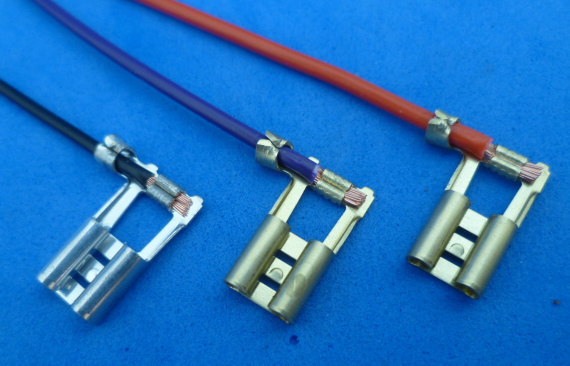

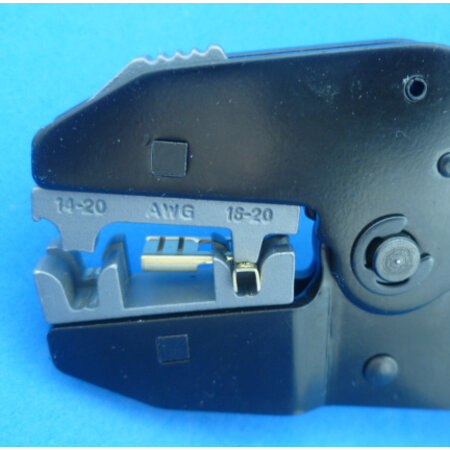

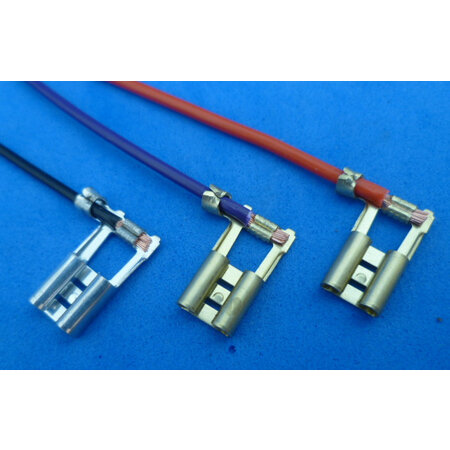

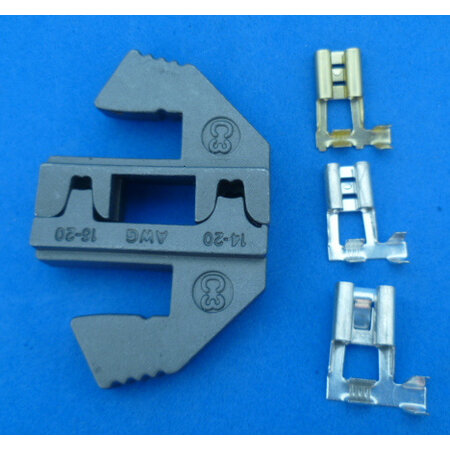

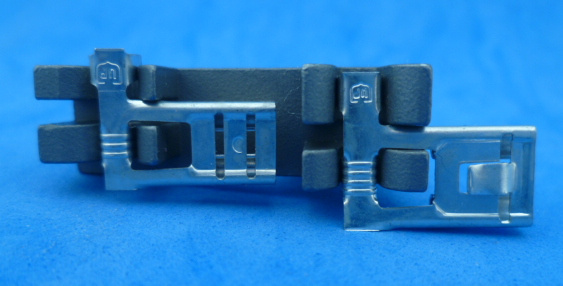

Foto 5: op deze manier zet je de terminals voor 0,5 - 1,0 mm2 in de tang (30-293/1 en 30-293/1T). Foto 6 geeft het resultaat met deze kontakten.

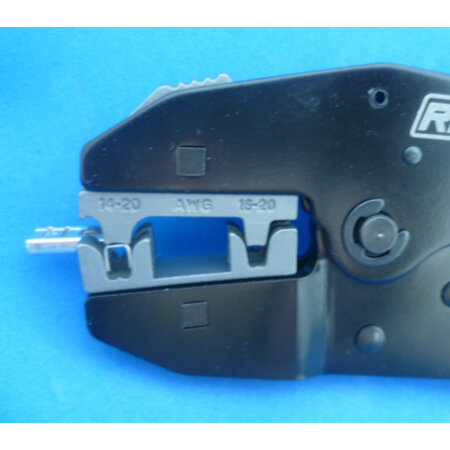

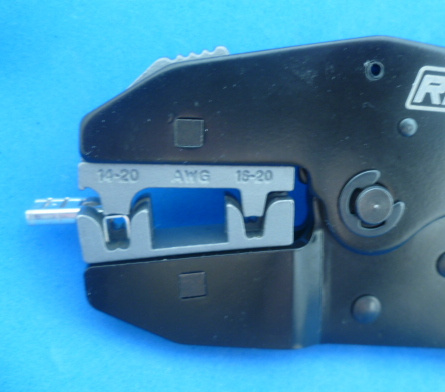

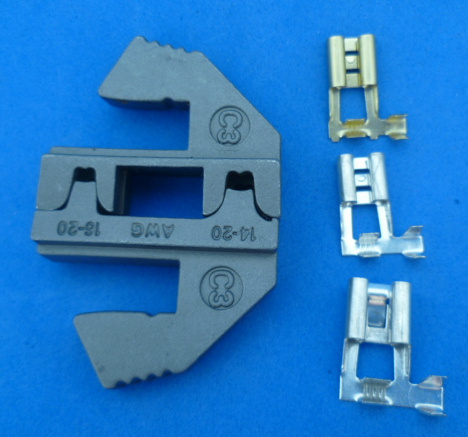

Foto 7: op deze manier gaan de kontakten voor 1,5 - 2,5 mm2 in de tang (30-293 en 30-293T). Foto 8 geeft het krimpresultaat.

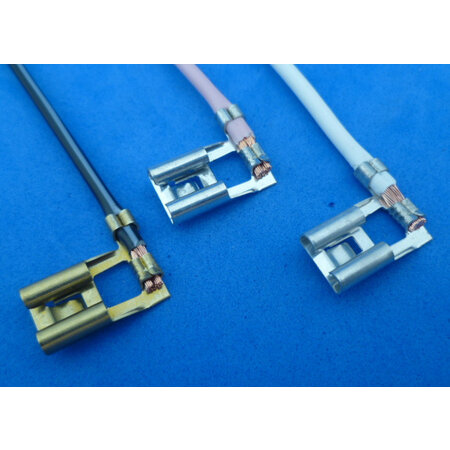

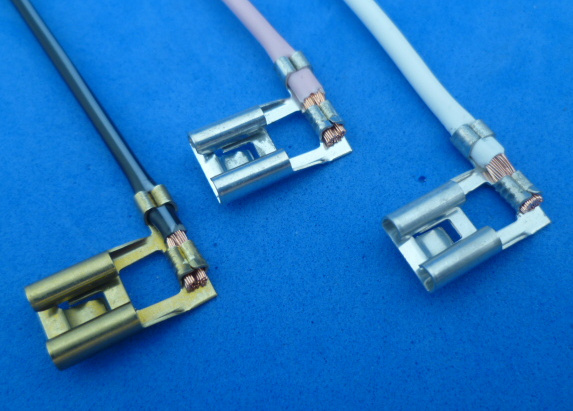

Foto 9: (met de zwart/grijze draad) dit zijn de 7,9 of 8,0 mm brede kontakten voor H4 lampstekkers (15364-00 en 15364-02). De draadkern wordt niet over de hele breedte gekrompen maar geen groot probleem vind ik dat. Tangen voor deze kontakten zijn niet eenvoudig te vinden.
De kontakten voor 0,5 tot 1,0 mm2 in de tang zetten is nogal een priegelwerkje. Goede ogen zijn nodig.
