M01568 zekering - relaiskast

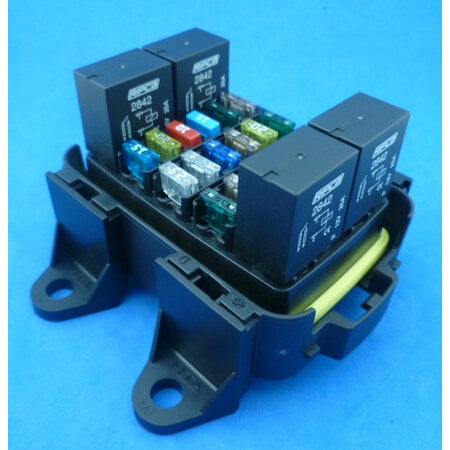

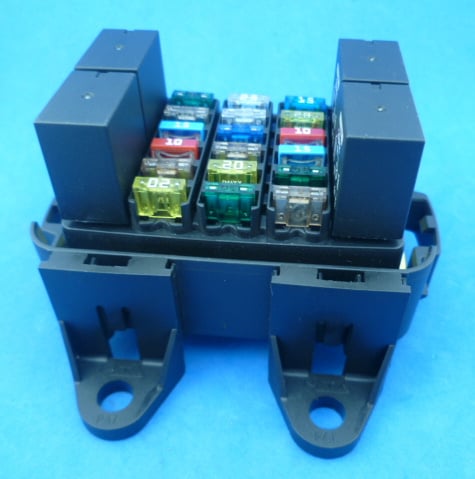

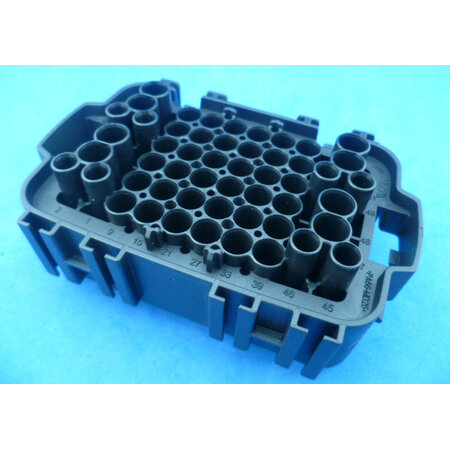

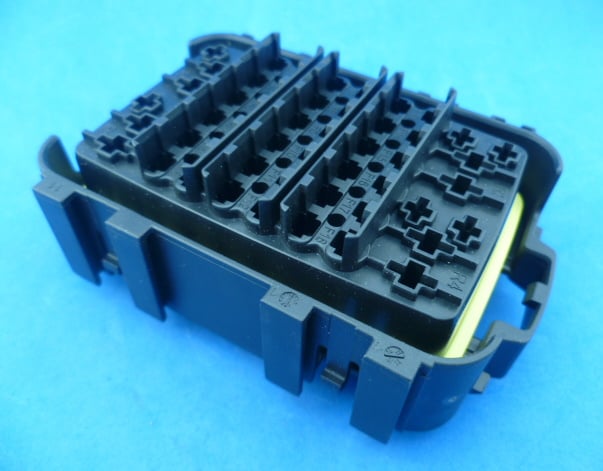

Let op, dit artikel is alleen de lege behuizing zonder deksel, kontakten, draadseals, relais, zekeringen en montagevoetjes. Dus foto 1 en 2.
MTA artikelnummer 0101568. Met deze behuizing is een komplete waterdichte zekering-relaiskast samen te stellen maar lees wel het hele verhaal.
Er kan in:
18 mini zekeringen (MIF...)
4 Micro relais (alleen de 4 polige dus geen wissel relais)
Voor montage heb ik in de webshop: 00690 en 00691. Van de voetjes 00690 passen er 2 stuks aan de ene kant van de behuizing, en aan de andere kant passen 2 stuks 00691. Die zijn te laag voor op een vlakke ondergrond dus je moet er iets onder schroeven om te verhogen in zo'n geval. Anders kan je de bedrading niet kwijt. Of een gat in het paneel waarop deze kast wordt gemonteerd. Twee of meer kastjes aan elkaar schuiven kan met dit systeem ook.

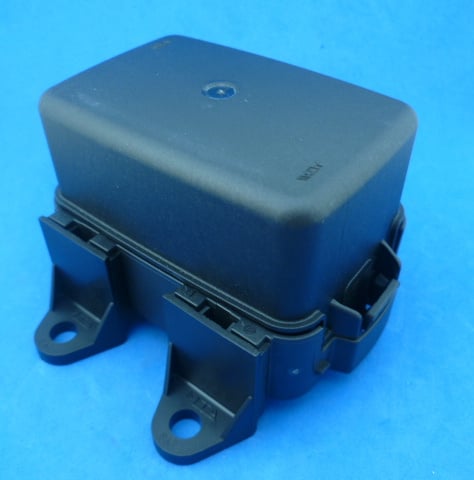

Passende deksel is R01371 (MTA 0101371/10).
In principe is deze zekeringkast waterdicht, er zit een zachte gele afdichting in om het deksel af te dichten en de draden kunnen voorzien worden van draadseals (hoeft niet als dat niet nodig is).
Kontakten voor de mini zekeringen (MIF ...):
3-8330, 3-8331 en 3-8332 als je GEEN afdichtrubbertjes gebruikt.
3-8338 en 3-8339 in combinatie met afdichtrubbertjes. Precies de voorgeschreven afdichtrubbertjes van MTA heb ik niet maar wat goed gaat is: 3-07510 en SEAL-33558.
4,8 mm kontakten van de Micro relais:
3-5620, 3-5630, 19301 en 19305 wanneer je GEEN afdichtrubbertjes gebruikt.
PT-28-F-06-S, PT28-F-10-S en PT28-F-25-S in combinatie met afdichtrubbertjes TYCO-SEAL-U, TYCO-SEAL-N of TYCO-SEAL-Y. Ook dit zijn niet de originele MTA rubbertjes. Iets strakker in het gat zitten de rubbertjes van de Superseal stekkers: SEALGROEN, 3-7740 en 07530-ORG.
6,3 mm kontakten van de Micro relais:
3-4664, 3-4665, 3-4665/1, 3-4646, 3-4647 en 3-2050 wanneer je GEEN afdichtrubbertjes gebruikt.
PT48-F-25-S en PT48-F-40-S in combinatie met afdichtrubbertjes FEP-SEAL-U, FEP-SEAL-W en FEP-SEAL-W.
Contacten er weer uit halen dat kan. Ik heb het bij een paar geprobeerd. De contacten voor de microrelais kreeg ik eruit met mijn 88040 en 88070. Dus ik verwacht dat het met andere tools ook wel lukt want het ging heel gemakkelijk. Maar verrassingen kom je altijd tegen.
Voor de zekering contacten had ik geen gereedschap. Met de paperclip methode ging het goed. Gebruik een niet geplasificeerde paperclip, buig van een stukje draad een vork en steek aan beide kanten van bovenaf langs het contact.
