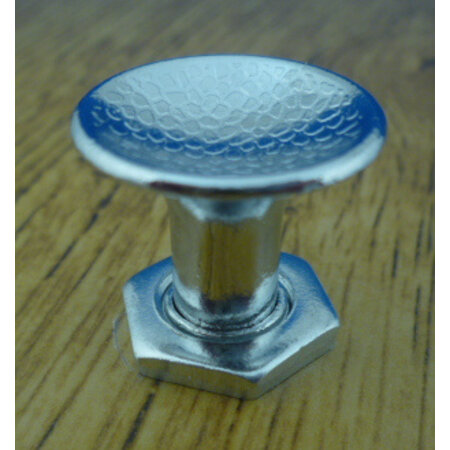

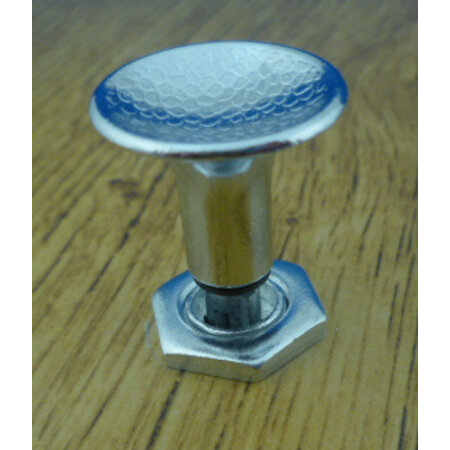

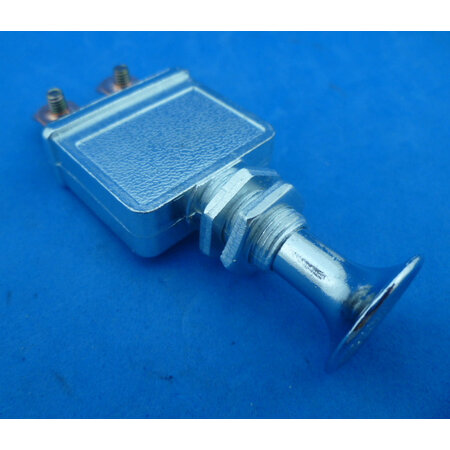

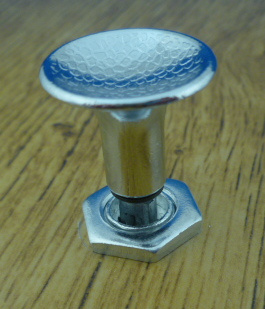

E127ST trekschakelaar

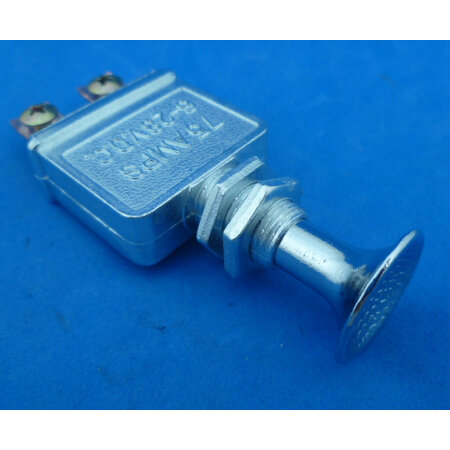

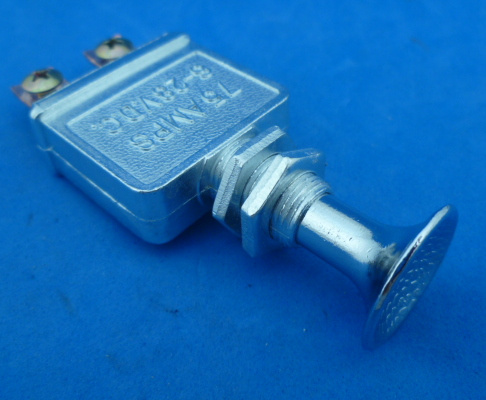

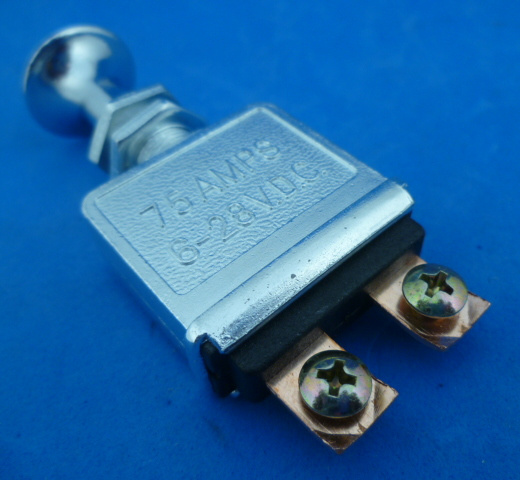

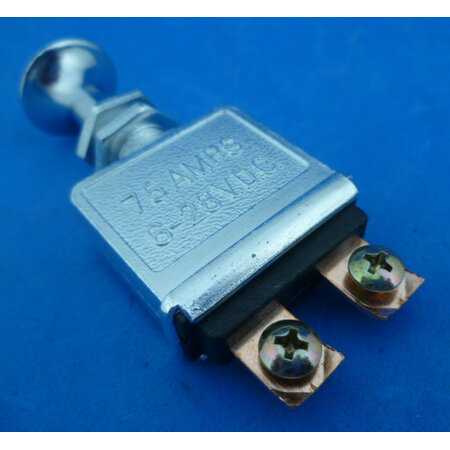

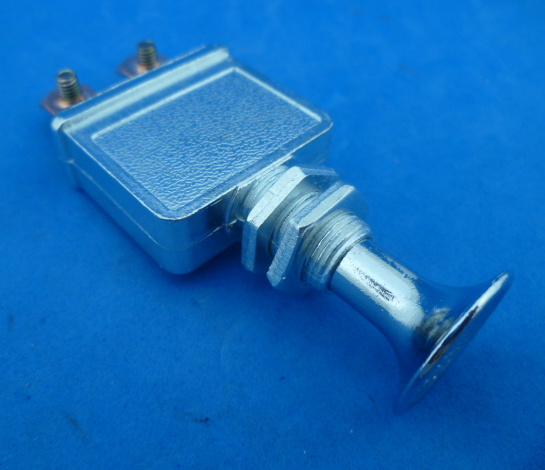

Trekschakelaar aan/uit. Uitgetrokken is aan. Geeft mooi klik-klak geluid bij in en uitschakelen. De schakelaar is helemaal van metaal behalve het kunststof waar de schakelkontakten zitten. De opgedrukte waarde 75A, 6-28V is wel aan de overdreven kant denk ik. Die is dan toepasbaar als 'hoofdschakelaar' zou je denken maar dat zou ik niet doen. Een ohmse belasting van 25A schakelen en dan lang meegaan is ook al niet slecht ...

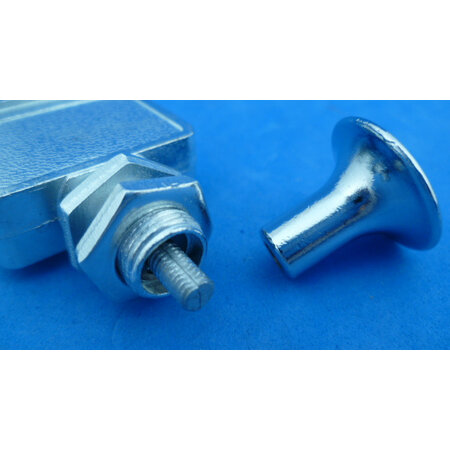

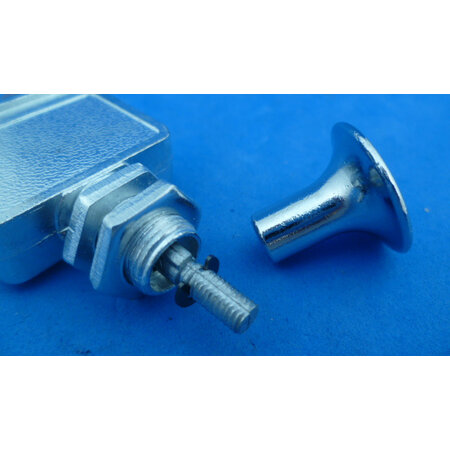

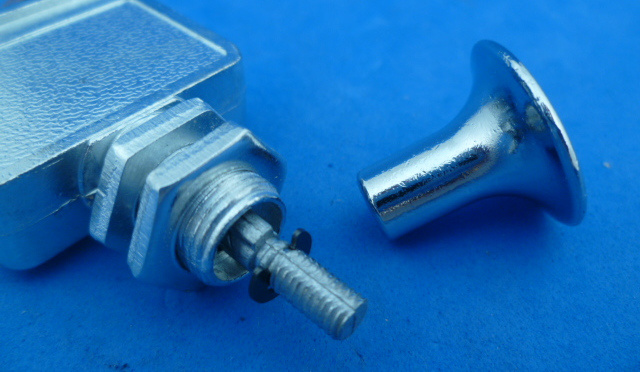

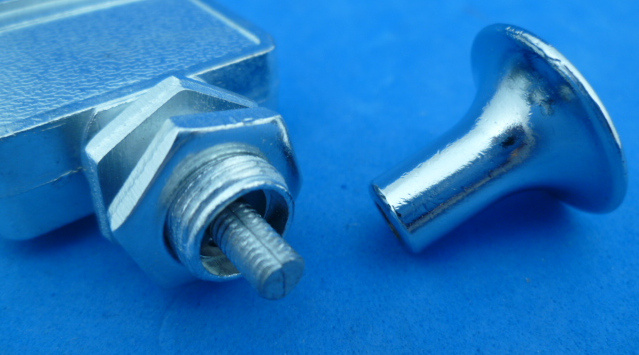

Paneelgat moet 12 mm zijn of nog mooier 12 mm met 2 platte zijkanten tegen ronddraaien. Maar ronddraaien is niet zo'n groot gevaar bij een trekschakelaar. De maximale paneeldikte is ongeveer 9 mm of als je de onderste moer weglaat zou 13 mm kunnen. De knop heeft M5 schroefdraad. De schakelafstand tussen aan en uit is ongeveer 6 mm. Sleutelmaat van de moeren is ongeveer 17,1 mm. ze zijn 2,9 mm dik.

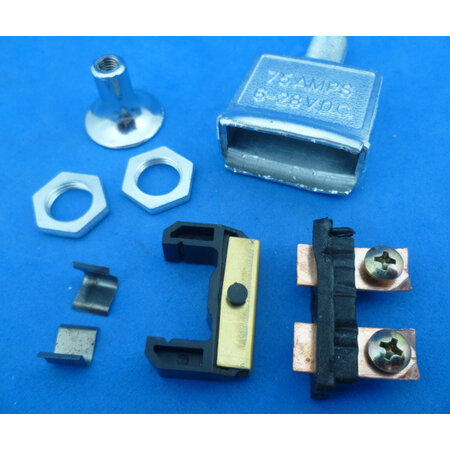

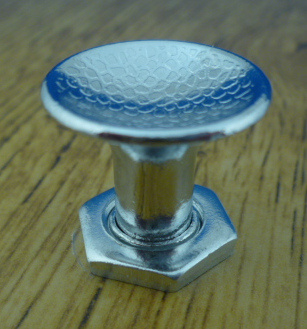

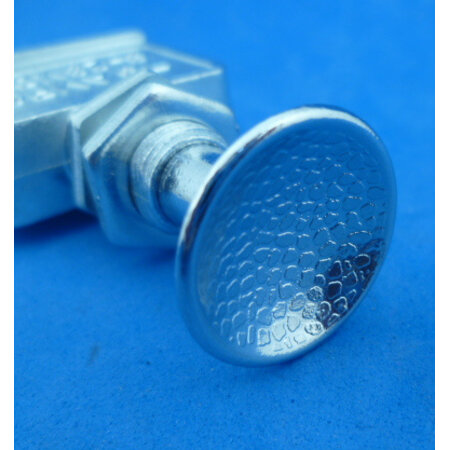

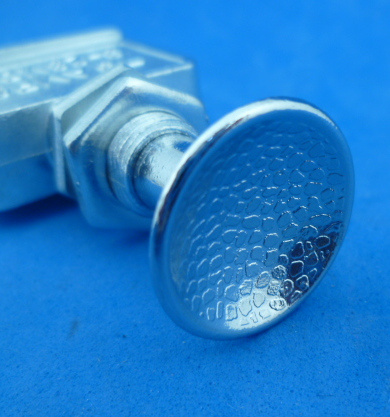

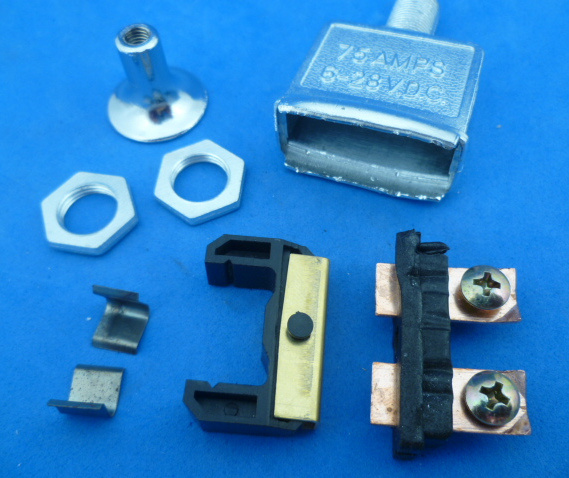

Diameter knop is 22,35 mm. De schakelaar steekt in de uitstand 21 mm boven het inbouwpaneel uit. Inbouwdiepte is maximaal 60 mm maar denk ook aan de elektrische aansluitingen (maar die kunnen ook naar opzij lopen). Aansluitschroeven zijn 4 mm. De laatste foto is een gesloopt exemplaar.
De schacht heeft M12x1 schroefdraad. De kartelmoer ETA-Y302 past er e.v.t. ook op. Het opdraaien van die moer lijkt het eerste stukje zwaar maar wat verder loopt hij goed.
