DIN958 ring kabelschoen
Ring kabelschoen van vertind koper. Deze kabelschoenen zijn bedoeld voor krimpen maar ook zeer goed te solderen.

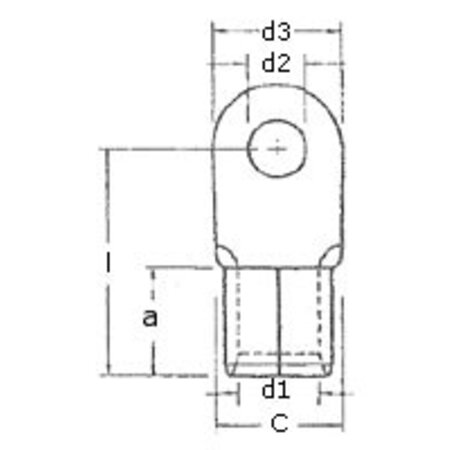

Maten:
kabel- doorsnede (mm2) |
Ød2 (mm) |
Ød3 (mm) |
l (mm) |
a (mm) |
C (mm) |
d1 (mm) |
95 | 8,5 | 24,0 | 42.0 | 20.0 | 20,5 | 15.4 |
Alleen per stuk leverbaar deze maat.
De hierboven genoemde maten zijn opgaven van de fabrikant. Ik kan echter niet garanderen dat dat altijd klopt.
Gaat u solderen? Kijk ook even naar de diameter d1. Vooral voor de grotere maten kunt u vaak 1 maat kleiner nemen, de kabelschoenen zijn zeer ruim bemeten. Waarschijnlijk vanwege de door de fabrikant voorgeschreven krimpmethode. Hier heb ik echter geen gegevens van.
