Accuklem / zekeringhouder APB-222
Plus accupoolklem voor twee keramische blokzekeringen 50 t/m 300A. M8 bout voor de zekering, 28 mm lang.
Gebruik voor aansluiten een kabeloog van 12 mm, het randje van de kunststof ring moet in het gat van het kabeloog vallen. Belangrijk, de grootste diameter van het kunststof van de moer is 23 mm. Het kabeloog moet dus die ruimte bieden door een groot genoeg plat oppervlak te hebben. Onderaan een paar bestelnummers die passen.
Montagevolgorde is dus: zekering, kabeloog en als laatste de moer met de geisoleerde kant naar beneden. (de moeren zijn zelfborgend. Dat is gemaakt door middel 'beschadigde schroefdraad'. Ze draaien dus zwaar, dat is dus geen fout maar een met opzet beschadigde moer ...). Gebruik zekeringen CF050 t/m CF300. Die zijn ongeveer 12,5 mm dik, u vind ze in de categorie Zware zekeringen.

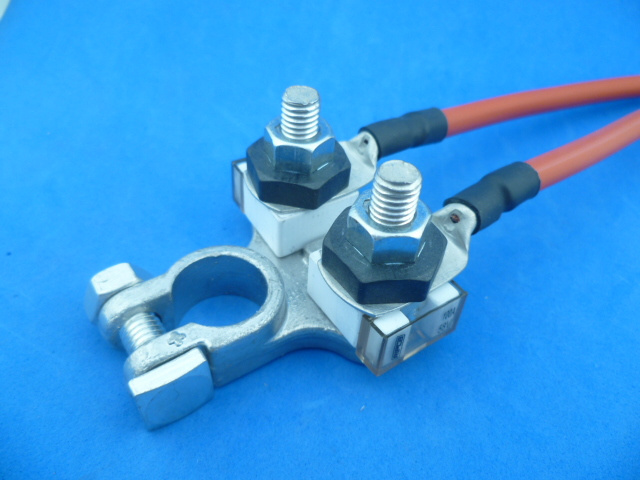

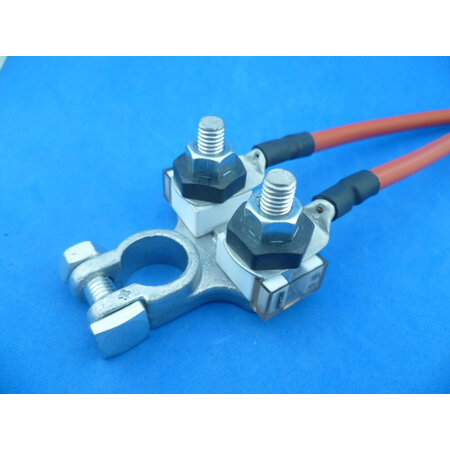

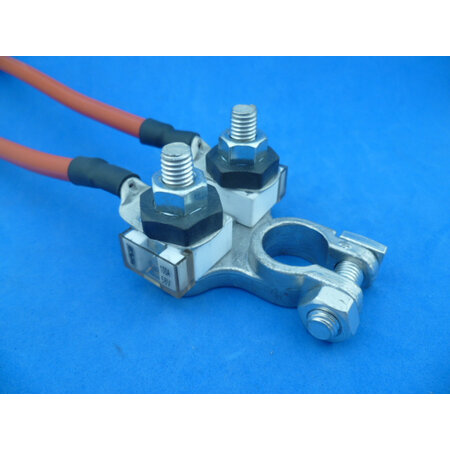

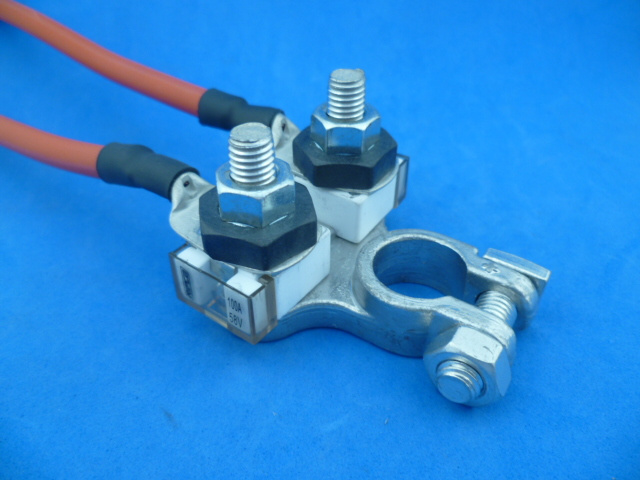

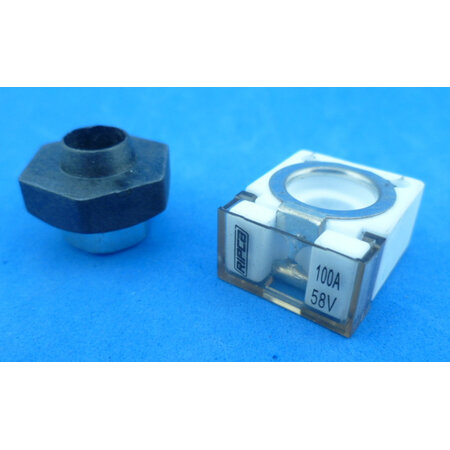

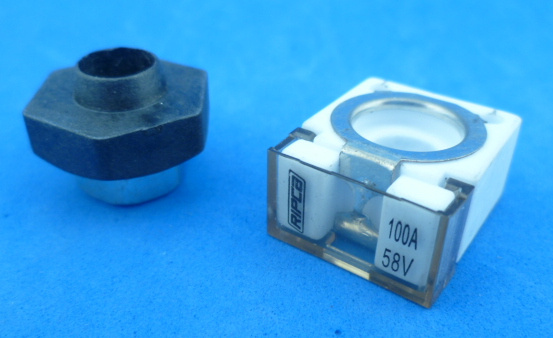

Foto 2 en 3 is de toepassing met zekering. Een zekering wordt niet meegeleverd, alleen de accuklem met moer. Foto 4 is het type zekering dat erin past.

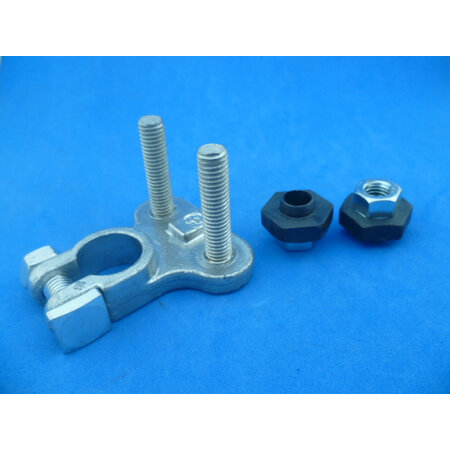

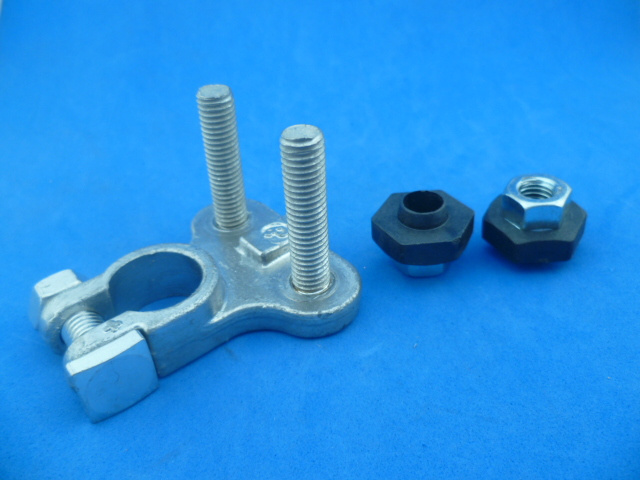

Geleverd wordt de accuklem met 2 isolatiemoeren (foto 1). Dus geen zekering.
Het materiaal van de accuklem is vertind messing denk ik. Het uitstekende draadeind is staal want dat kleeft aan een magneet. Dat kan wel wat hebben, het keramiek van de zekering is de zwakste schakel denk ik dus houd daar rekening mee met aandraaien van de moer. Een aanbevolen maximaal aandraaimoment weet ik niet.
Enkele passende kabelogen zijn: DIN612, DIN1612, DIN2512, DIN3512, TT1612, TT2512, TT3512, TD-16-12NF, TD-25-12NF en TD-35-12NF, PRY525, PRU529 en 13316-00. Het is wel niet zeker of de genoemde bestelnummers bij een volgende levering nog exact hetzelfde zijn.
