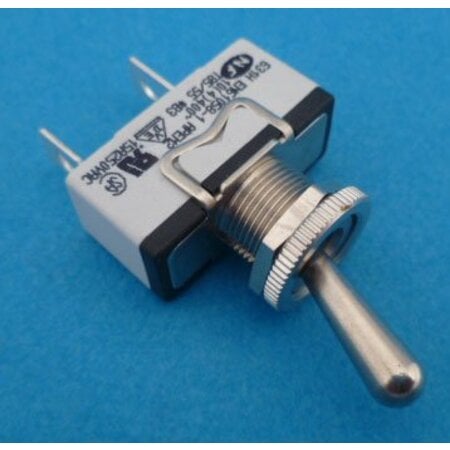

631/H2 schakelaar on-off
Schakelaar aan-uit, 250VAC / 15A. goede kwaliteit, zeer goed schakelgevoel. Montagegat 12mm, schroefdraad van de schacht is M12x0.75, max 5mm paneeldikte of 7mm met achterste moer eraf. Steekt 18mm voor het paneel uit, inbouwdiepte 33mm (zonder stekkers erop). Montage met zeskant/kartelmoer. Aansluiten met twee 6.3mm schuifstekkers.
Gegevens datasheet van deze serie Apem schakelaars:
Materials:
Case: polyester UL94-VO
Actuator: brass, nickel plated
Bushing: brass, nickel plated
Contacts: silver/nickel alloy
Electrical Specifications:
Max current/voltage ratings:
on/off and on/on 15A 125-250VAC (UL/CSA)
other functions: 10A 125-250VAC (UL/CSA)
Peack current: 30A max. during 1/2 sine, 250VAC
Initial contact resistance: 10 mΩ max. at 1A 2VDC
Insulation resistance: 1000MΩ min. at 500VDC
Dielectric strength: 2000 Vrms 50Hz min. between terminals
2.500 Vrms 50Hz between terminals and frame
Electrical life at full load: 10.000 cycles
General Specifications:
Torque: 1,50 Nm (1.10 Ft.lb)
max. applied to nut
Panel thickness:
4.5 mm (.177) max. between 2 nuts
Operating Temperature: -20ºC to + 55ºC
Agency Approvals:
UL, CSA and NF-VDE (EN 61058-1) approved
