444190 alarmlicht schakelaar

€14,00
Incl. btw

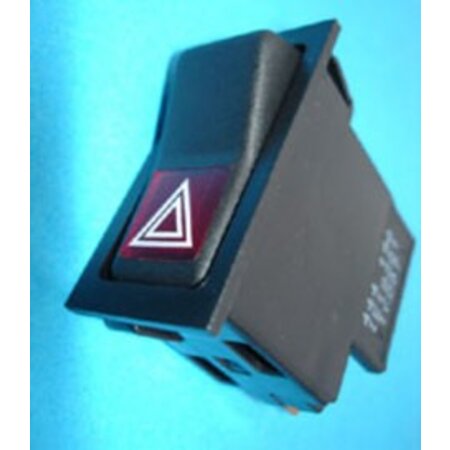

rechthoekige Alarmlichtschakelaar met lampje 12V. Afmetingen voorkant 50 x 26 mm. Maten inbouwgat (klemmontage) 22 x 47 mm. Inbouwdiepte 47 mm (zonder stekkers erop). Aansluitingen: 6.3 mm schuifstekkers, zowel losse als aansluitstekker 696289 (niet meegeleverd). Inbouw in montageraam 390040 is ook mogelijk (niet meegeleverd). Het lampje kan vervangen worden. Als u een klein 6V glassokkel lampje kunt vinden is de schakelaar ook voor 6V bruikbaar (ik heb deze lampjes niet).

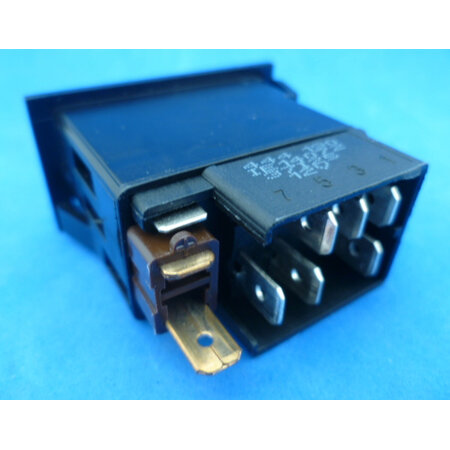

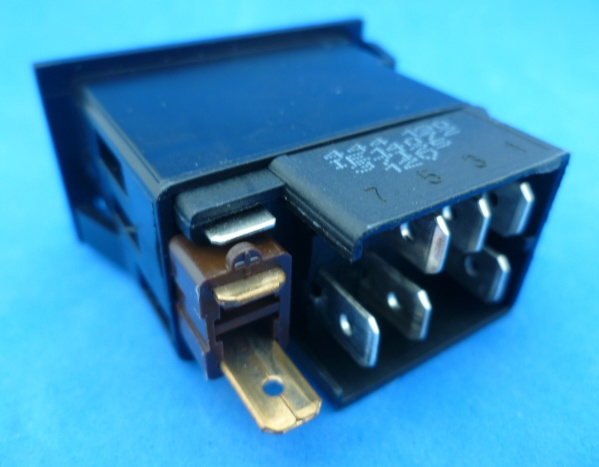

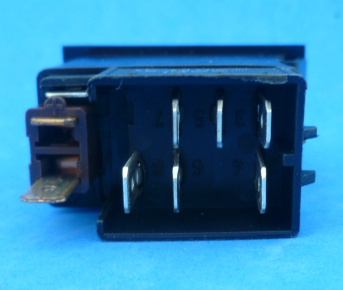

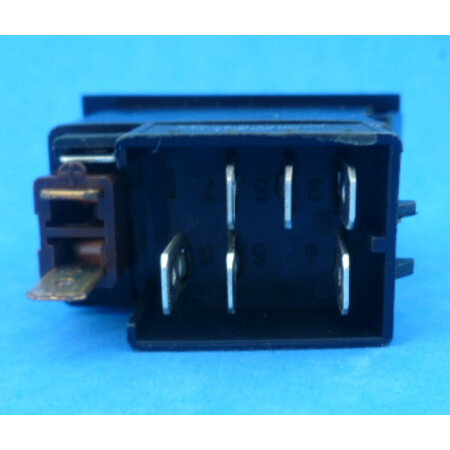

Functie aansluitpennen:
Wisselschakelaar: 6=C, 4=NC, 8=NO.
De pennen 3,5 en 7 zijn doorverbonden als schakelaar aan staat (allemaal los van elkaar als schakelaar uit staat). De aansluiting zonder nummer achter op het lampje moet op massa aangesloten worden.

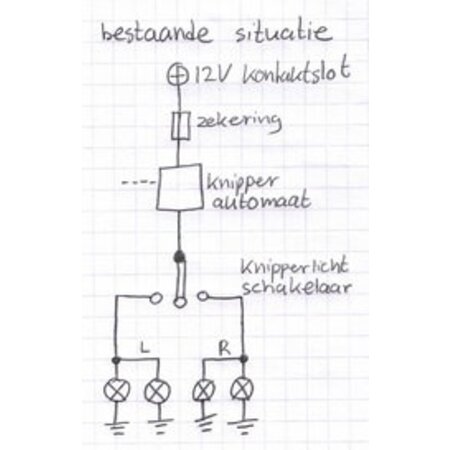

Voor wie een alarmlichtschakelaar als extra erbij wil maken heb ik twee tekeningen bijgevoegd, een van de meest gebruikelijke bestaande situaties en een met de schakelaar erbij gebouwd (klik op tekening voor grote weergave)
