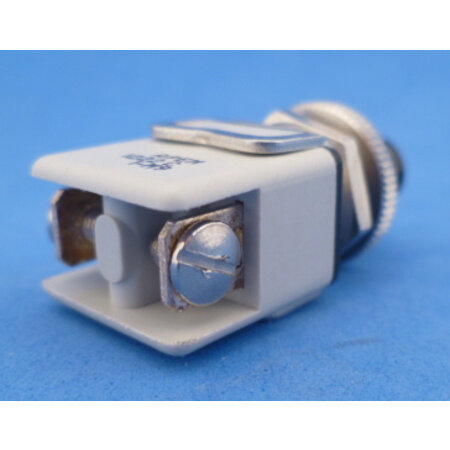

1222 drukknop verbreekkontakt
Drukknop met verbreekkontakt. Zeer goede kwaliteit. In rust is er verbinding, bij indrukken wordt de verbinding verbroken, bij loslaten is er weer verbinding.
Inbouwgat 12mm, schroefdraad van de schacht is M12x0.75. Bevestigen met zeskant + kartelmoer (schroefdraad is gelijk aan schakelaars zoals E895 etc.). Afmetingen onderkant 14 x 17 mm. Steekt ongeveer 10 mm voor het inbouwpaneel uit. Inbouwdiepte 26mm (zonder aansluitstekkers). Maximale paneeldikte 9mm (zonder achterste moer). Diameter drukker 7,8 mm. Aansluiten met twee vorkjes 3mm (max 8 mm breed) of een oogje 3 mm.
Optie: waterdicht kondoompje U31.
Materials:
Case: polyamide
Plunger: polyamide
Bushing: brass, nickel plated
Contacts: copper, silver plated
Electrical Specifications:
Max. current/voltage rating with resistive load: silver plated copper contacts 2A 24VDC - 3A 12VDC
Initial contact resistance: 10 mΩ max. at 1A 2VDC
Insulation resistance: 1000MΩ min. at 500VDC
Dielectric strength: 2500 Vrms 50Hz min. between materials
2.500 Vrms 50Hz between terminals and frame
Electrical life at full load: 10.000 cycles
