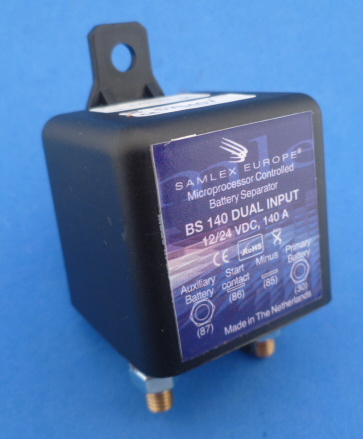

BS140 Samlex accu scheidingsrelais

Samlex accu scheidingsrelais, 12/24V / 140A, voor oudere auto's met een 2e accu zoals campers, bij standkachel, met laadklep etc. Dit relais is wat inteligenter dan het doorsnee scheidingsrelais dat opkomt bij lopende motor. Relais detecteerd automatisch de accuspanning 12 of 24V.
Dit relais is bedoeld voor auto's waar de dynamo nog gewoon altijd meedraaid en stroom levert. Welke dat zijn dat weet ik helaas niet. Voor auto's met euro 5 of 6 motoren werkt dit relais veel kans NIET goed. Die laten de dynamo niet altijd laden.

Aansluiten:
30 = aansluiten op plus van primaire accu (dus van auto boordnet die geladen wordt door de dynamo)
87 = aansluiten op plus van 2e accu
85 = massa (hoeft geen dikke draad te zijn maar wel een zekering van 3A)
86 = startmotor kontakt (50)  (optie, hoeft niet)

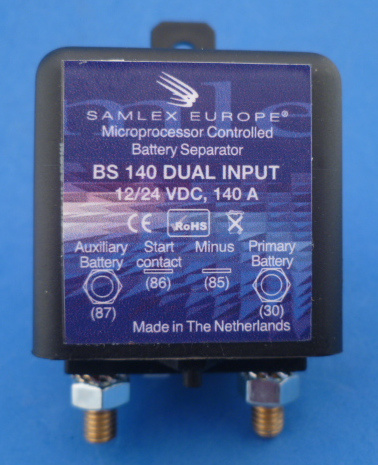

De aansluitgegevens staan ook op de voorkant van het relais. Pas op, de gebruiksaanwijzing is voor BS100 en BS140, bij BS100 is de functie van de aansluitingen 85 en 86 andersom.

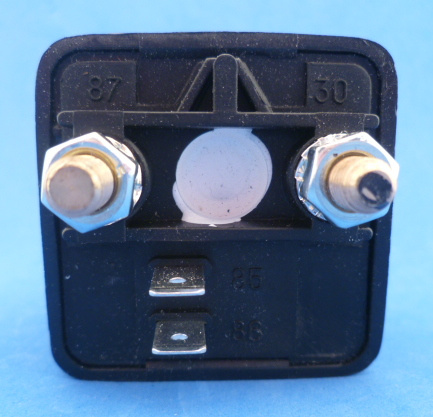

Aansluitingen: twee stuks 6 mm boutje, twee stuks 6.3mm schuifstekker.
Afmetingen: 45 x 45 x 45 mm (zonder montagelip en aansluitingen). Montagelip met 6 mm gat.

De exacte beschrijving vind u in de gebruiksaanwijzing:

Link: Gebruiksaanwijzing BS140 Nederlands

Electronische componenten zijn uitgesloten van retour.
