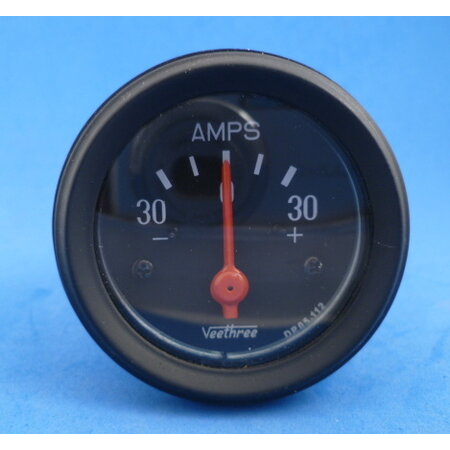

Amperemeter -30 - +30A

Amperemeter -30 tot +30A. Inbouwinstrument dat past in een gat van 52 mm. Voor 12V - 24V boordnet (het verlichtinglampje bij aflevering is 12V).

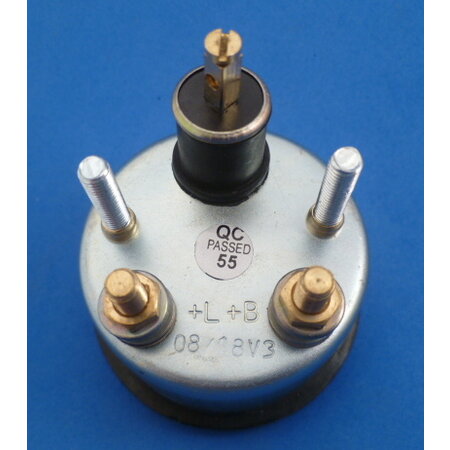

Aansluiten met 5 mm kabelogen op +L en +B. De plus voor het lampje gaat boven op het lampje, de min zult u moeten verbinden met een van de bouten waarmee de meter bevestigd wordt.

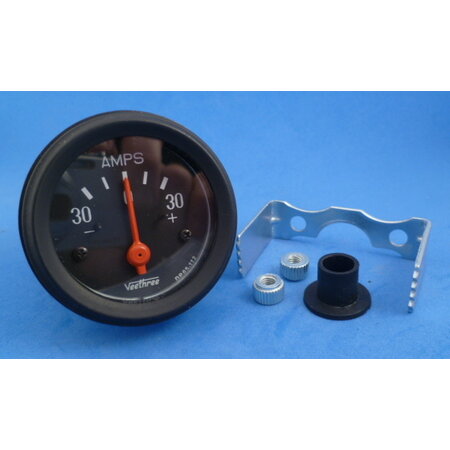

Montage in een paneel met behulp van de bijgeleverde beugel.  Inbouwdiepte 56 mm.
De nauwkeurigheid van zulke meters is niet zo groot, het geeft een een indicatie.

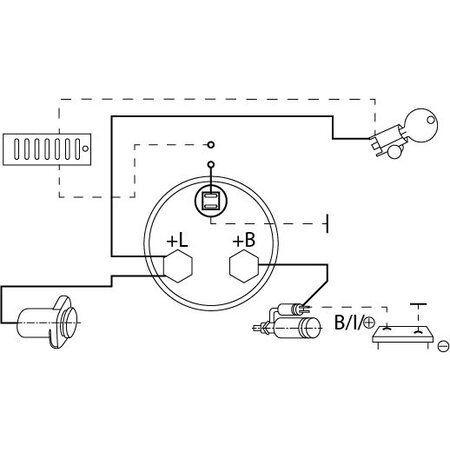

Het Schema van foto 4 is niet erg duidelijk. Ik weet niet of er een gebruikelijke manier is van aansluiten. Ik denk eigenlijk niet. De stroom loopt door de meter tussen +L en +B. Bij laden van de accu door de dynamo de ene kant op en bij ontladen van de accu door een verbruiker de andere kant op.
